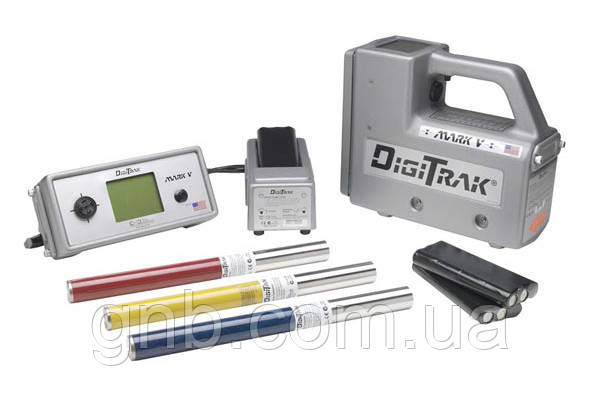

DigiTrak Mark V

Система Mark V розроблена для боротьби як з пасивними, так і з активними перешкодами. Пасивні перешкоди, наприклад, викликані сталевими арматурами, майже повністю усуваються при використанні другої, знову введеної наднизької частоти. Схема нового приймача істотно зменшує вплив перешкод, викликаних лініями електропередачі та контурами струму транспортних магістралей, одночасно значно збільшуючи темп поновлення даних випромінювача. Частота може бути змінена як на поверхні перед початком буріння, так і під час буріння. Всі системи Mark III і Mark IV можна модернізувати до рівня системи Mark V. Приймач DigiTrak® Mark V спрощує позиціонування, надаючи оператору ясно читається графічний індикатор великого формату. На індикатор виводиться інформація про те, як розташувати приймач, щоб знайти точки позиціонування, поміщаючи його над випромінювачем або безпосередньо збоку, а також прогнозована глибина перед бурової головкою. Прямокутне вікно на екрані індикатора означає приймач DigiTrak®.

У міру переміщення оператора до точки позиціонування на екрані індикатора буде з'являтися відмітка цілі (що означає точку позиціонування). Як тільки приймач мине положення безпосередньо над точкою позиціонування, відмітка цілі потрапить у вікно. Це дуже просто: мета в вікні (мета-в-Box ™). Після повороту вікна індикатора на кут 90 ° над точкою позиціонування воно вказує, де знаходиться точка, зліва чи справа. У міру наближення до бурової голівці на екрані з'явиться лінія; як тільки вона потрапить у вікно, приймач виявиться над випромінювачем.

Цю лінію можна використовувати також і при сходженні з траєкторії в процесі позиціонування, ця функція особливо зручна, коли обмежена можливість знаходження над голівкою. Вся інформація від випромінювача, в тому числі рівень сигналу, глибина розташування інструменту від рівня землі і відстань, отримане в режимі ультразвукового вимірювання (висота над рівнем землі), відображається на екрані. При знаходженні в передній точці позиціонування на індикаторі з'являться дані випереджаючого позиціонування (упереджувальний ™) або прогнозована глибина. До числа інших функцій системи Mark V відноситься можливість відображати результати вимірювань глибини в метричних або англійських одиницях виміру в метрах і сантиметрах, в футах і дюймах або тільки в дюймах. Кут поздовжнього нахилу випромінювача можна вивести на індикатор у відсотках нахилу або в градусах.
