Горизонтально Направлене Буріння ГНБ

Технологія методу горизонтального направленого буріння (ГНБ)
Одним з основних видів безтраншейного будівництва є горизонтально-направлене буріння (ГНБ) - спосіб утворення свердловини з запроектованими характеристиками, безперервним моніторингом процесу буріння і коректуванням траси в процесі її будівництва.

Безтраншейні технології: відомі в Світі як NO-DIG (не копає) представляють собою варіант виконання робіт по підземному будівництву трубопроводів без розтину грунту і виходу на поверхню. При використанні безтраншейних способів, більше 95% всіх робіт проводиться під землею без порушення зовнішнього ландшафту. Ми хочемо представити Вам самий універсальний з них, який ідеально відповідає потребам комунального сектора і є найкращим в співвідношенні якість-терміни-вартість.

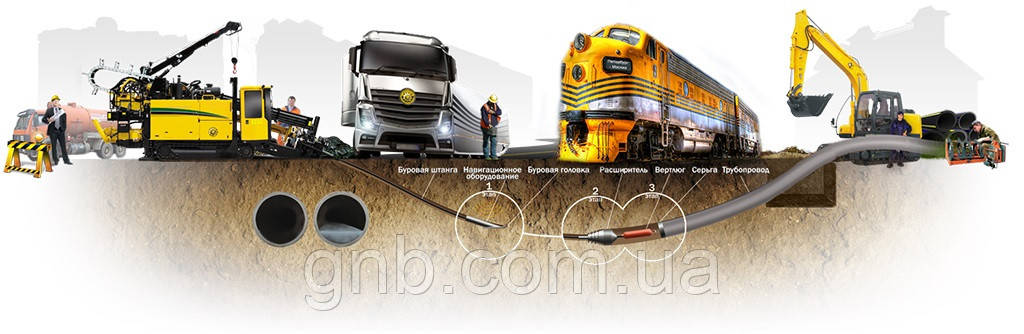

Горизонтальне направлене буріння (ГНБ): ґрунтується на облаштуванні горизонтальної свердловини між двома технологічними котлованами по чітко заданій траєкторії за допомогою вимивання попередньо-разбуренной грунту з одночасним протягуванням трубопроводу.

Весь процес умовно поділяється на чотири етапи:

Етап 1-й: підготовчі роботи - включають в себе інженерні вишукування по вивченню стану існуючих комунікацій, земляні роботи з підготовки технологічних котлованів, доставка і збірка трубопроводу в готову батіг необхідної довжини, інші роботи при необхідності.

Етап 2-й: пілотне буріння - це буріння свердловини малого діаметру, яка задає напрямок для майбутнього трубопроводу. Є особливо важливим процесом, що вимагає особливої ​​уваги, досвіду та технічної оснащеності. Бурова машина поступово забурюються штанги, нарощуючи бурову колону, на початку якої знаходиться «пілот» - інструмент дає можливість корегувати напрямок бурової колони. Контроль за рухом бурової колони здійснюється за допомогою локаційного обладнання, яке приймає інформацію з зонда-випромінювача розташованого в «пілота». Зонд-випромінювач дозволяє отримати інформацію про глибину проходження, напрямку руху, куті нахилу відносно горизонту. При проходженні пілотного буріння для самопливних трубопроводів додається геодезичний контроль для обліку зміни рельєфу місцевості.

Етап 3-й: попереднє розширення виконується для досягнення діаметра свердловини, який на 30% перевищує діаметр трубопроводу. Розширення здійснюється за допомогою Ріммер (розширювачів) різноманітної конструкції в залежності від грунту: ріжучий, що ущільнює, руйнівно-ущільнюючий і т.д.

Етап 4-й: затягування трубопроводу - після досягнення необхідного діаметра до бурової колоні прикріплюється батіг трубопроводу через спеціальний пристрій: вертлюг, яка не передає обертальний рух бурової колони на батіг трубопроводу.

Будь-який процес супроводжується подачею в свердловину бурового розчину - суміш бентонітової глини і спеціальних полімерів на водній основі, який виконує ряд найважливіших фукнции в процесі ГНБ: вимивання разбуренной породи до стартового технологічного котловану, підтримання стінок свердловини до завершення процесу укладання трубопроводу, як охолоджуюча і змазує рідина для інструменту і трубопроводу. Кількість і склад бурового розчину необхідного для роботи суттєво відрізняється і залежить від типу грунту.
